FreeCAD - 3D parametic modeler[무료 3D CAD]



CATIA나 Inventor와 유사한 무료 3D CAD 프로그램, FreeCAD 알고 계시나요?

상용 프로그램인 CATIA, Inventor를 설치해서 3D CAD를 공부하기에는 License 문제 등으로 좀 어려움이 있습니다.
학습뿐만 아니라 상용으로도 무료로 사용할 수 있는 FreeCAD, 한 번 써보세요.

FreeCAD 설치



FreeCAD 프로그램은 Windows, Mac, Linux까지 지원합니다. 따라서 설치를 원하시면 'FreeCAD' 홈페이지에서 프로그램을 다운로드하고 설치하거나 Linux의 경우 'sudo apt-get install freecad' 명령어로 간단히 설치할 수 있습니다.

저는 2nd 운영체제로 사용하고 있는 Kali Linux에 설치했습니다.

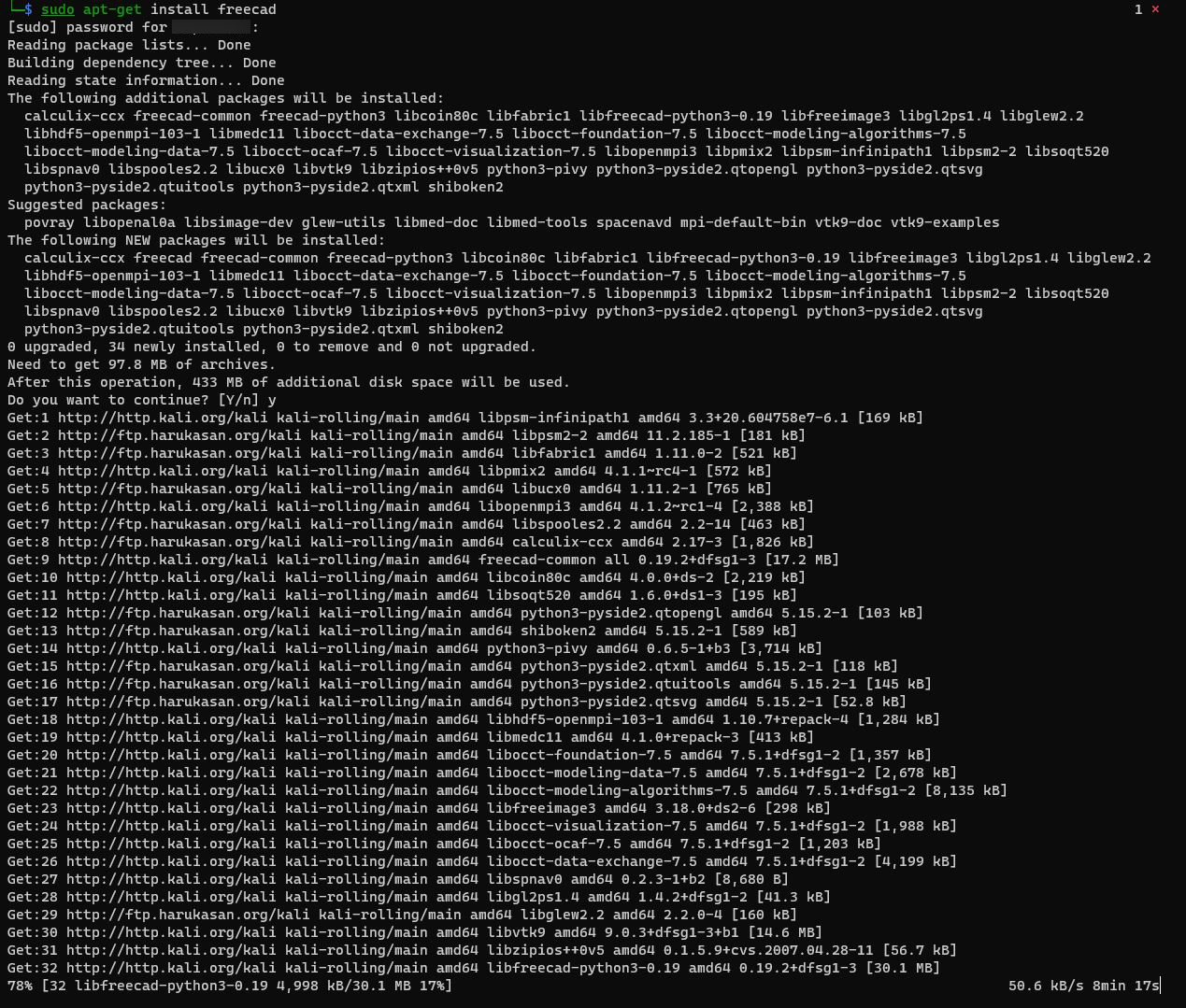

freeCAD 설치



업데이트시 windows store를 통한 프로그램 업데이트처럼 Linux package repo.를 통해서 자동으로 업데이트를 할 수 있기 때문에 제 경우에는 프로그램들을 대부분 리눅스에 설치하게 되네요.

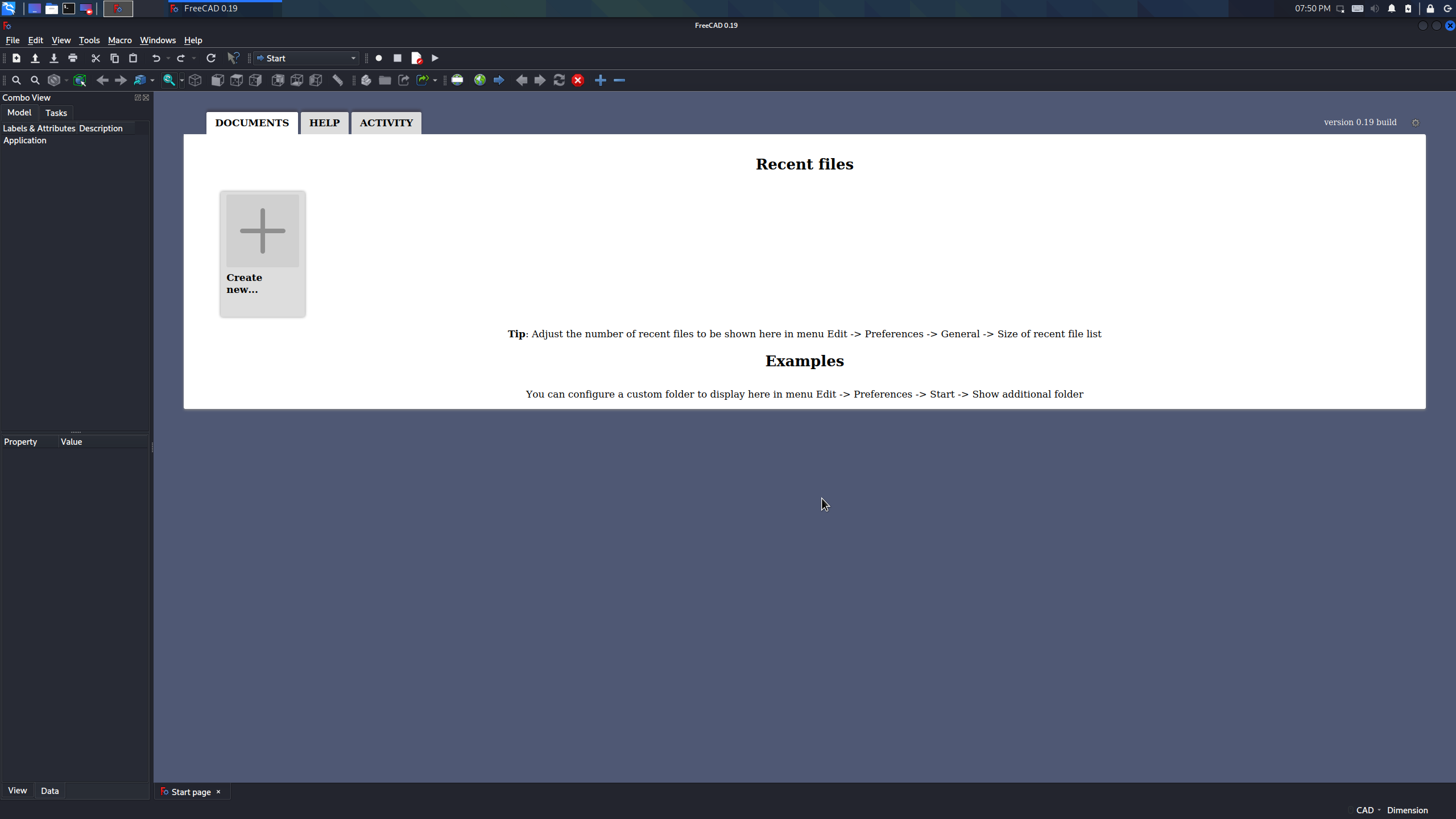

FreeCAD 실행

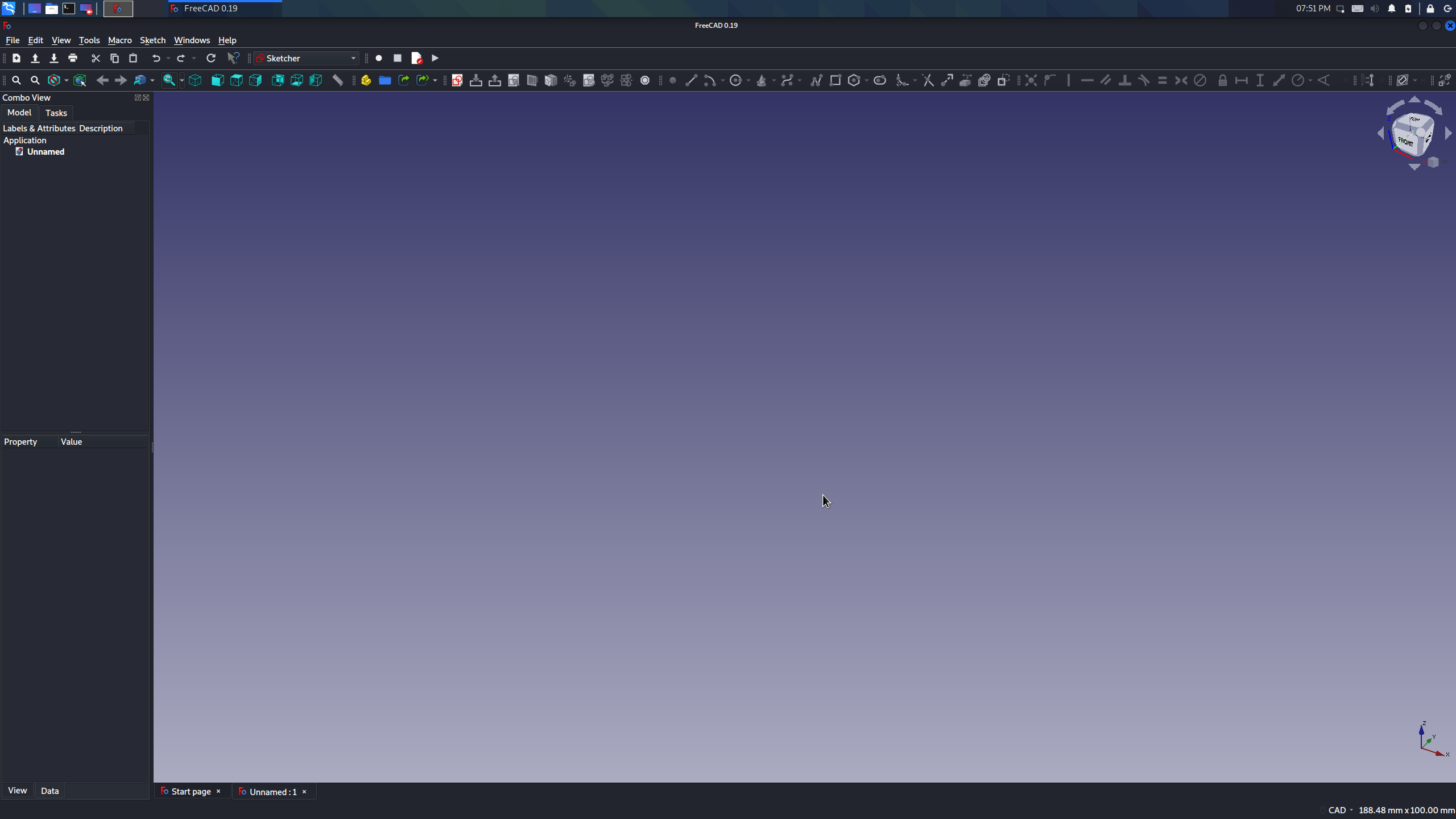

프로그램을 실행하고 workbench 쪽에 CATIA와 유사한 색감 및 메뉴 구성을 보고 좀 반가웠습니다.

FreeCAD를 처음 실행했지만 CATIA 처럼 partdesign 메뉴를 먼저 실행하고 sketcher를 실행하니 동일하게 작업이 가능하더군요.





Tool bar쪽에서 "partdesign, draft, sketcher 등' 메뉴를 먼저 선택하시면 됩니다.

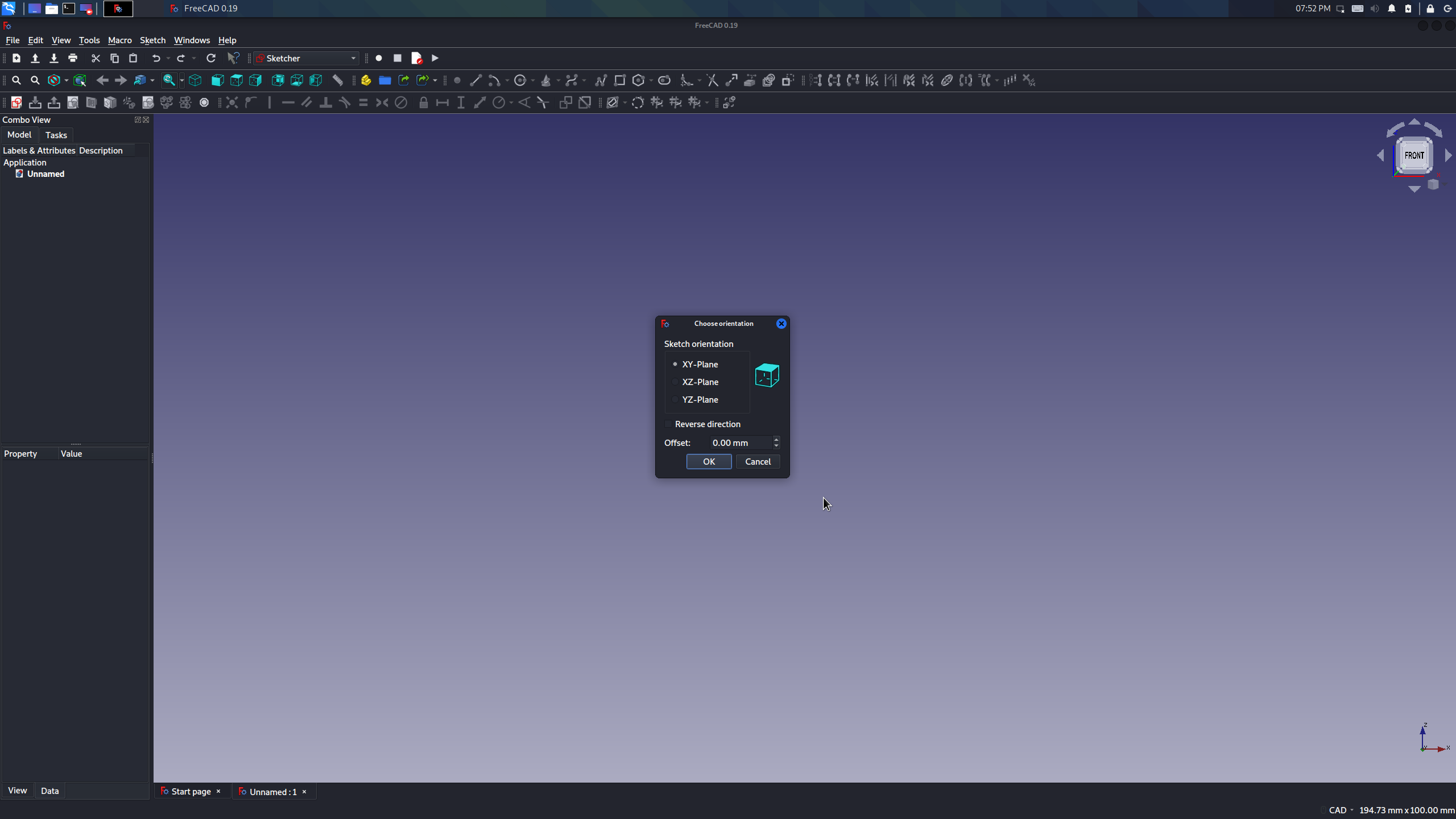

스케치할 평면을 X-Y 평면으로 선택하고 'OK'를 누릅니다.

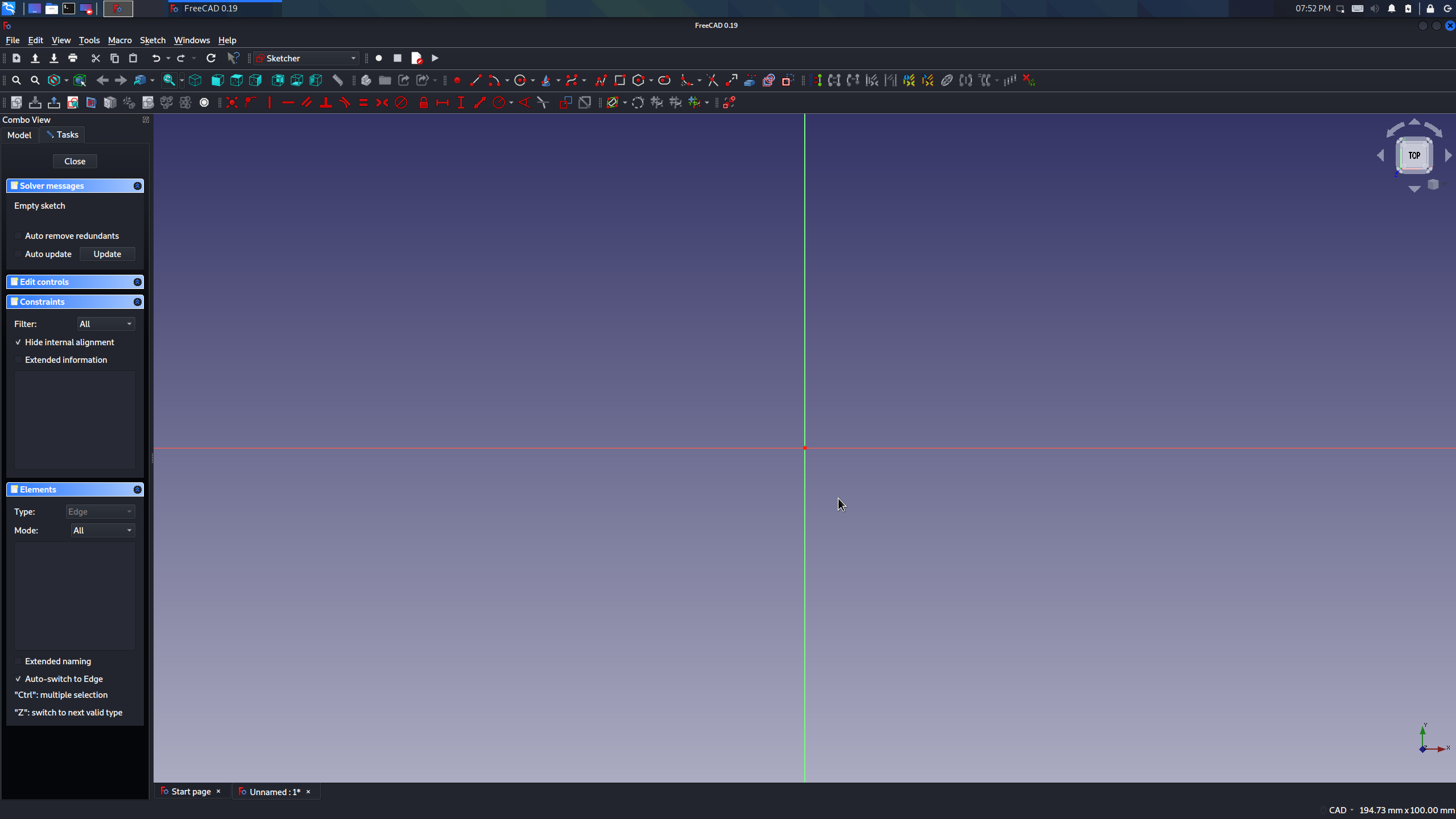

보면 볼수록 CATIA가 생각나는 인터페이스 입니다. 정말 유사한 것 같아요.

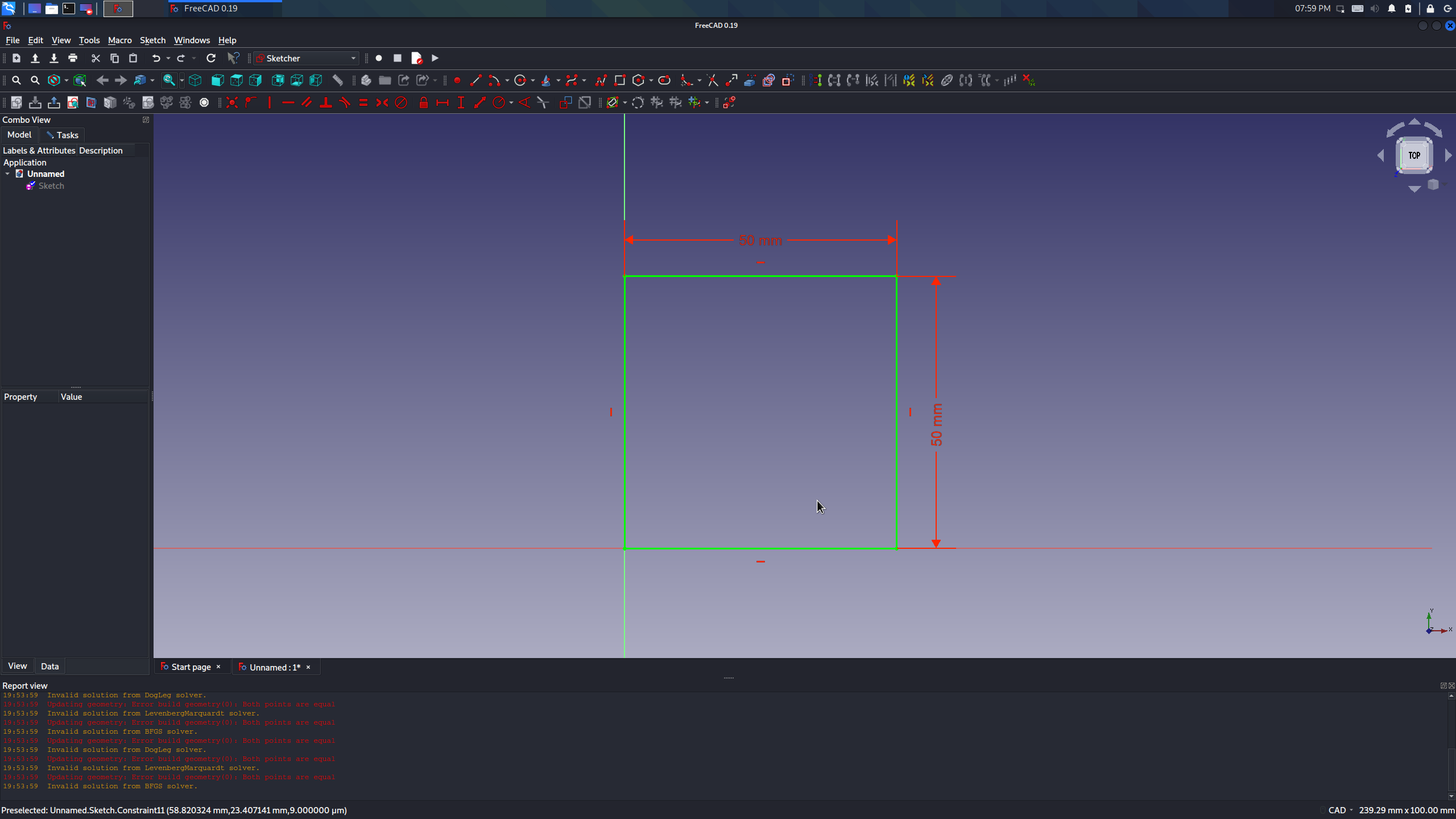

Tool bar에서 사각형 툴을 누르고 간단하게 그려봤습니다.





CATIA처럼 구속 조건을 지정해 주면 녹색으로 바뀌게 됩니다.
정말 CATIA와 유사하지요.

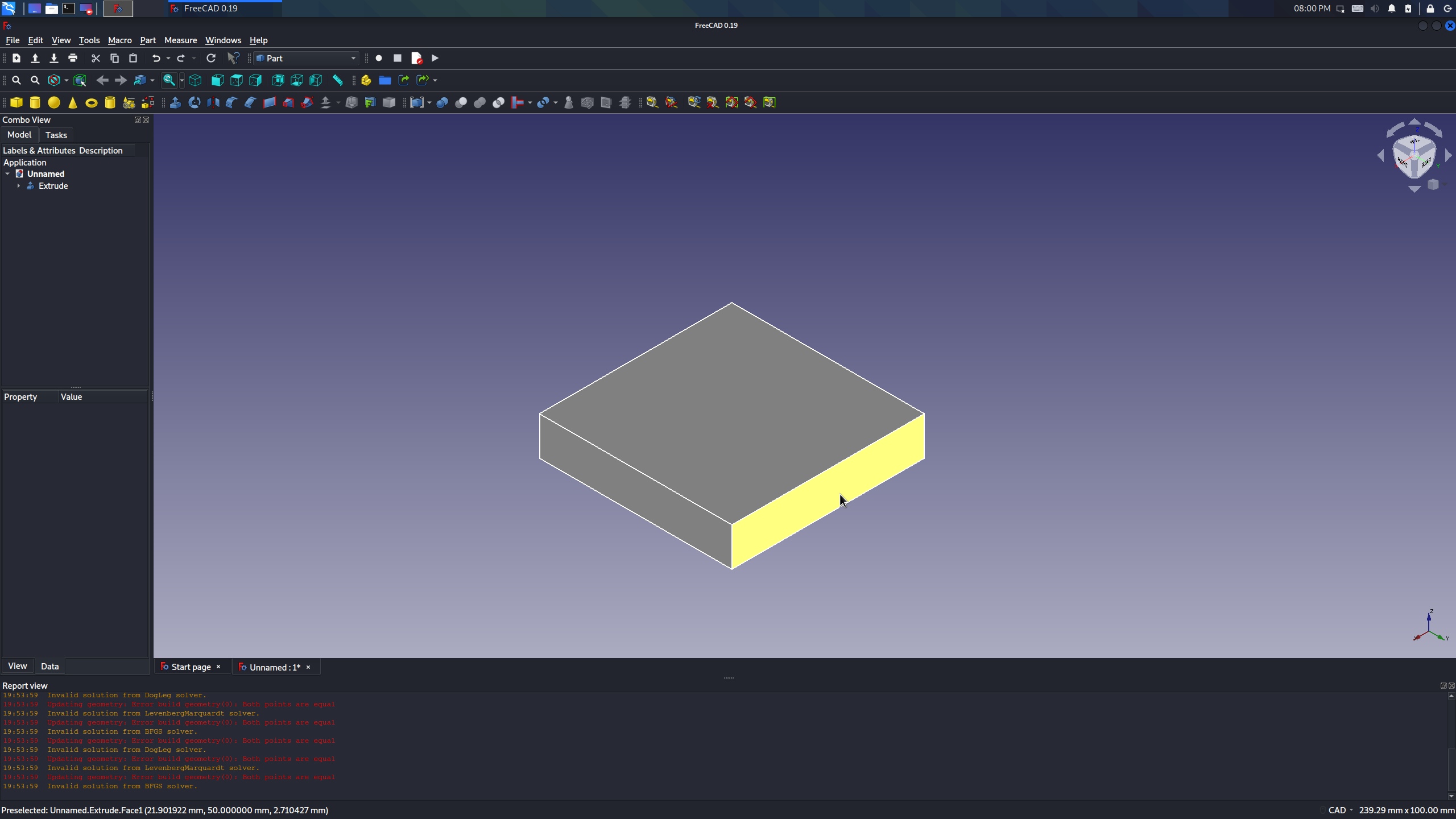

free open source 프로그램임에도 불구하고 기능면에서 상당히 우수한 것 같습니다.
또한 추가 플러그인을 사용하면 다양한 가능을 추가로 사용할 수 있기 때문에 학생, 직장인 등 3D CAD가 필요하다면 먼저 FreeCAD 프로그램을 사용해 보세요.
